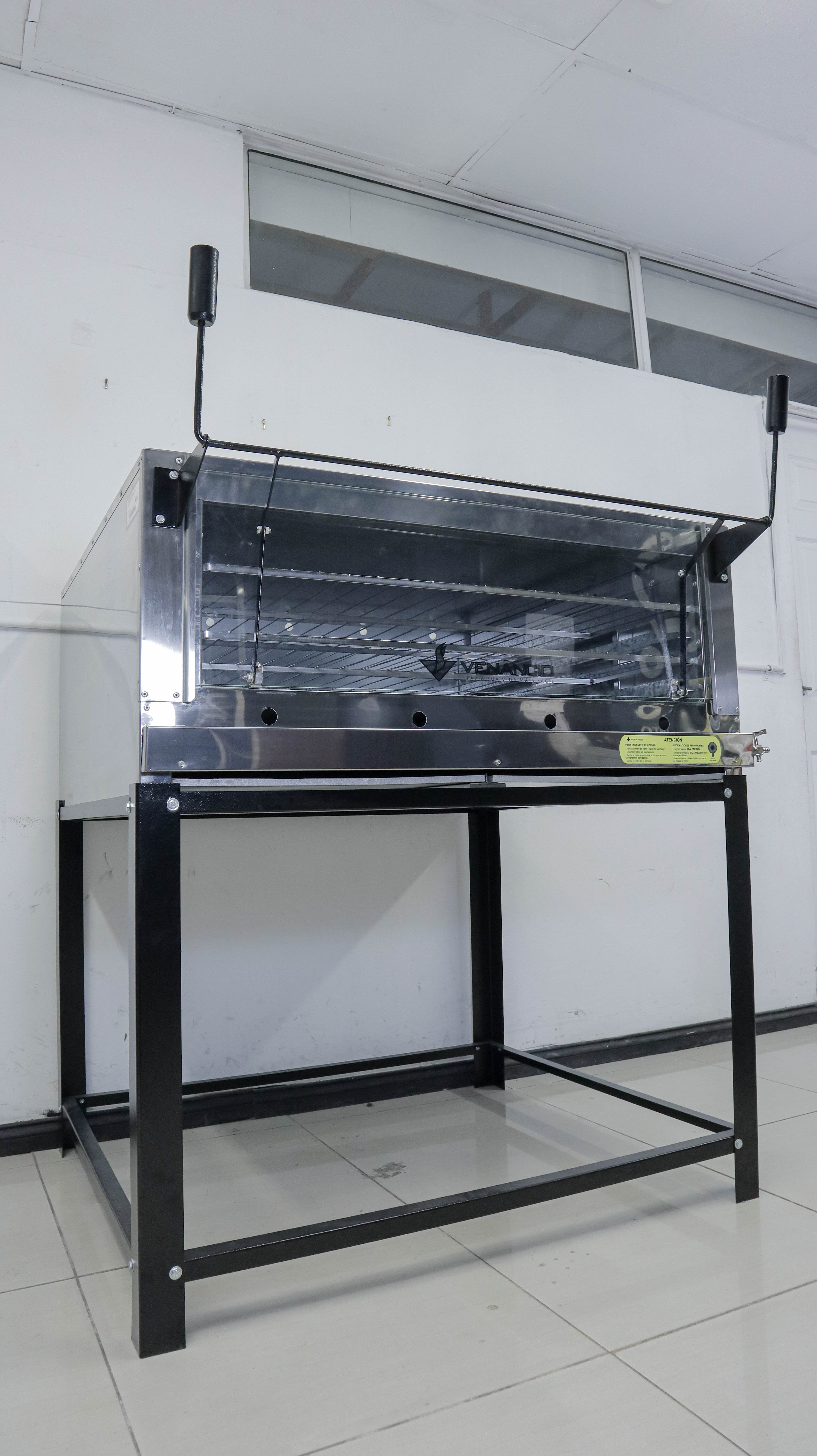

Instalación del equipo
- Este equipo debe instalado por un técnico capacitado o habilitado. Nunca instale el horno en una superficie que no sea el caballete que viene con el mismo, de lo contrario el producto se dañará.
- El horno debe montarse en un ambiente que no tenga corriente de aire, para que no interfiera en su funcionamiento y mantenerlo alejado a una distancia mínima de 40 cm de la pared, muebles u otros y/o objetos.
- Las válvulas no vienen junto con los hornos, debido a la forma como será instalado. La instalación debe realizarse de acuerdo con el modelo del equipo.

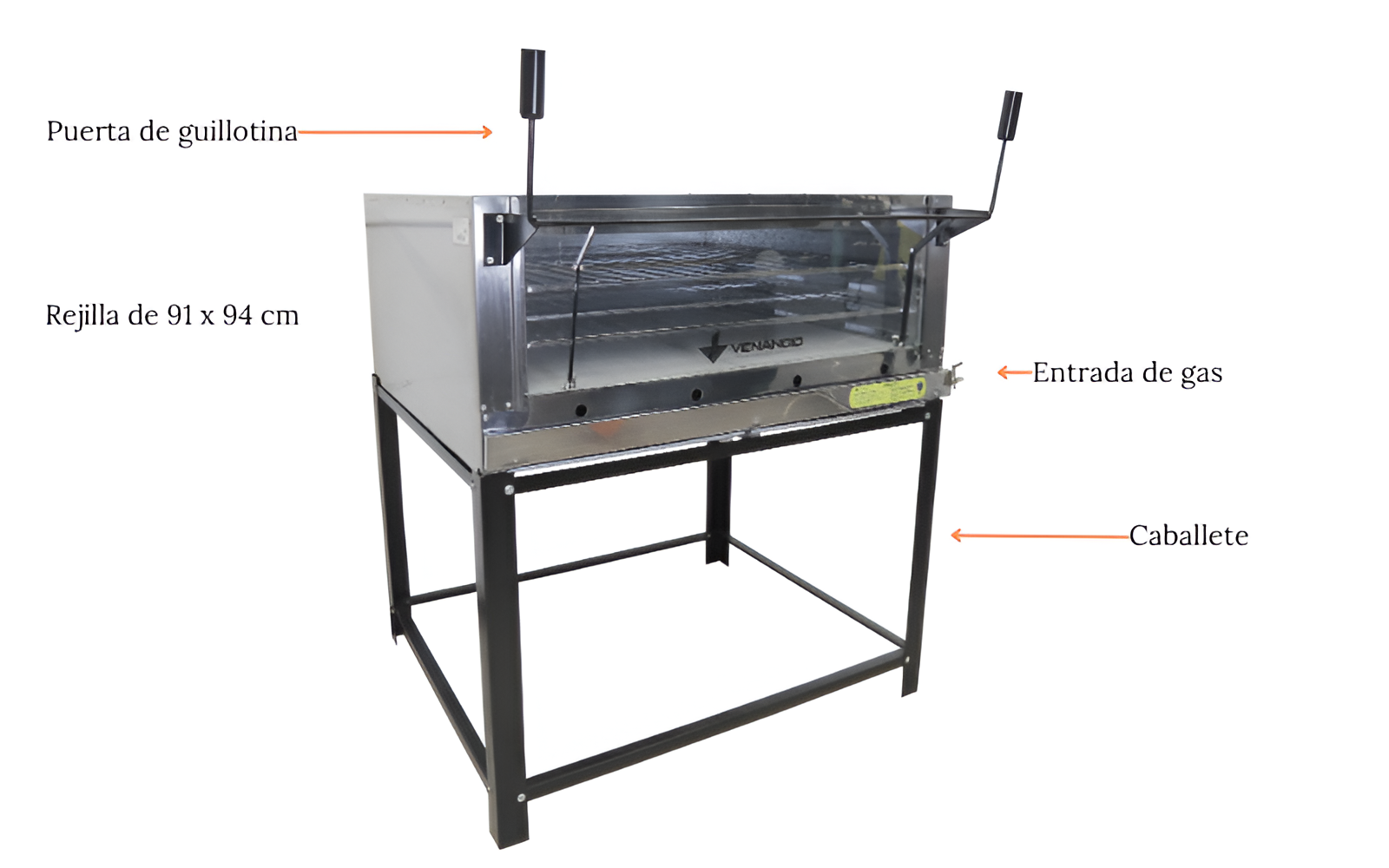

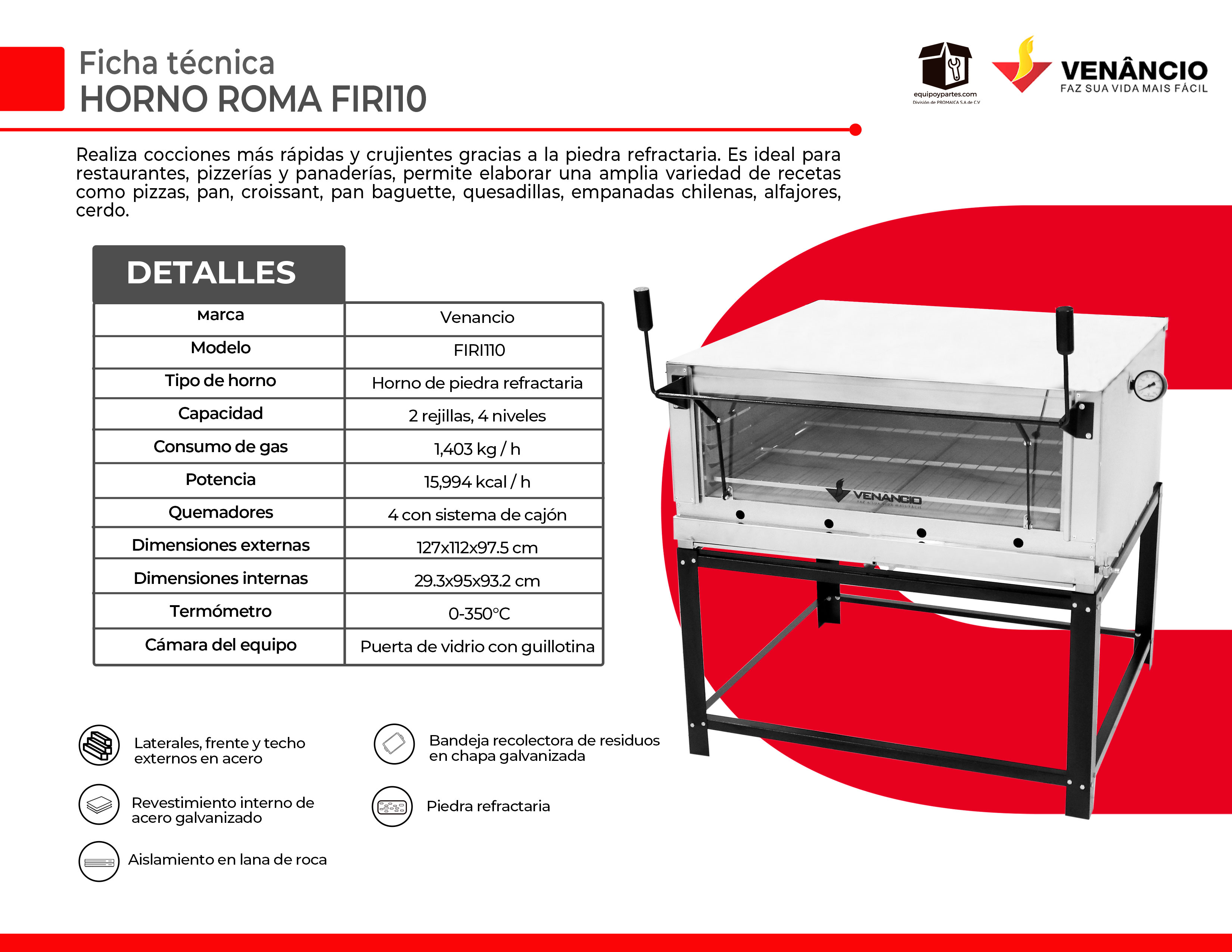

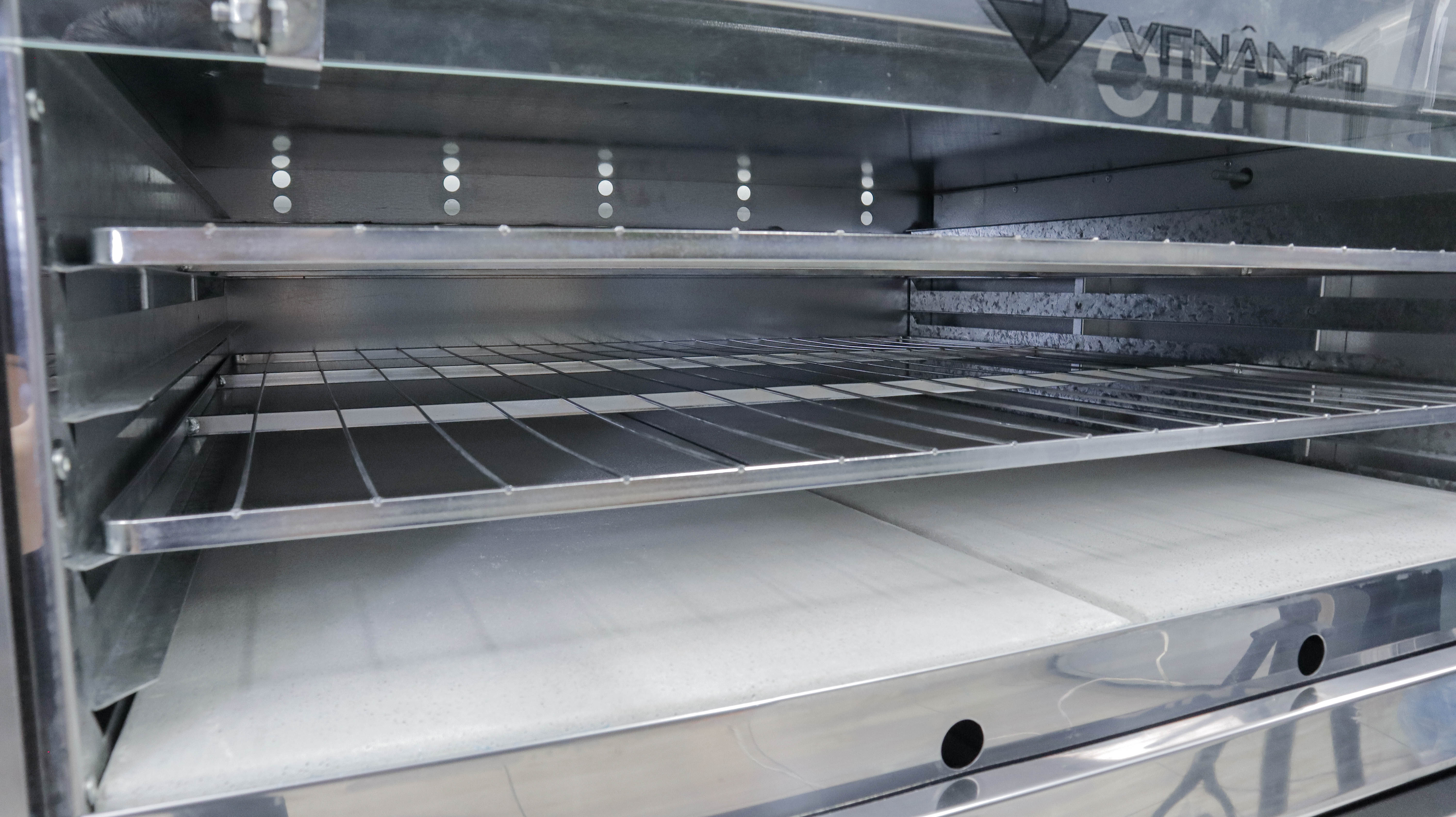

- El horno FIRI 110 presenta un consumo de gas de 1.403 kg/h en su máxima potencia.
Instalación de gas GLP (Embotellado)
1. Cuando las tambos están localizados al lado del horno, se usa una válvula reguladora de gas de etapa única con presión de entrada de 7Kg/cm2 y presión de salida de 2,8 kPa (kilopascal). Considerando que las tambos tienen una capacidad máxima de abastecimiento de gas, siendo de 0.6000 Kg/h en el de 13 Kg y 1,200 Kg/h en el de 45 Kg. Lo ideal sería utilizar un sistema de régimen de uso continuo, colocar 3 tambos de 13 Kg, sabiendo que cada uno suministrará gas de 0.600 Kg/h sumando en total 1.800 kg/h.
2. Cunado los tambos están en una central muy alejada del horno, se instala en el local una válvula reguladora de gas de 1° etapa, con una presión de entrada de 7 kgf/cm2 y una presión de salida de 1,2 kgf/cm2, colocando una tubería de cobre o acero al carbono (sin enmienda) como conductor de gas hasta el horno. Instalándola al final, al lado del horno una válvula de 2° etapa, con una presión de entrada de 1,,2 kgf/cm2 y una presión de salida de 2.8 kPa. Cuando la central de gas esta cerca del equipo debe usarse una válvula de una sola etapa, con una presión de entrada de 7kgf/cm2 y una presión de salida de 2,8 kPa. Este modelo de instalación es el más indicado.
- Mantenga los tambos siempre en posición vertical (de pie) y nunca tumbados (posición horizontal).
- Para esto se ha tenido en cuenta que se tendrá conectado solo un horno, porque si hay otros productos conectados a la red de gas, se debe hacer la suma del consumo de todos los equipos, después de eso, deben adaptarse las válvulas a la tubería del flujo de gas.
- La válvula reguladora de presión de gas es definida por el flujo de gas (consumo) y presión de entrada y salida de gas).

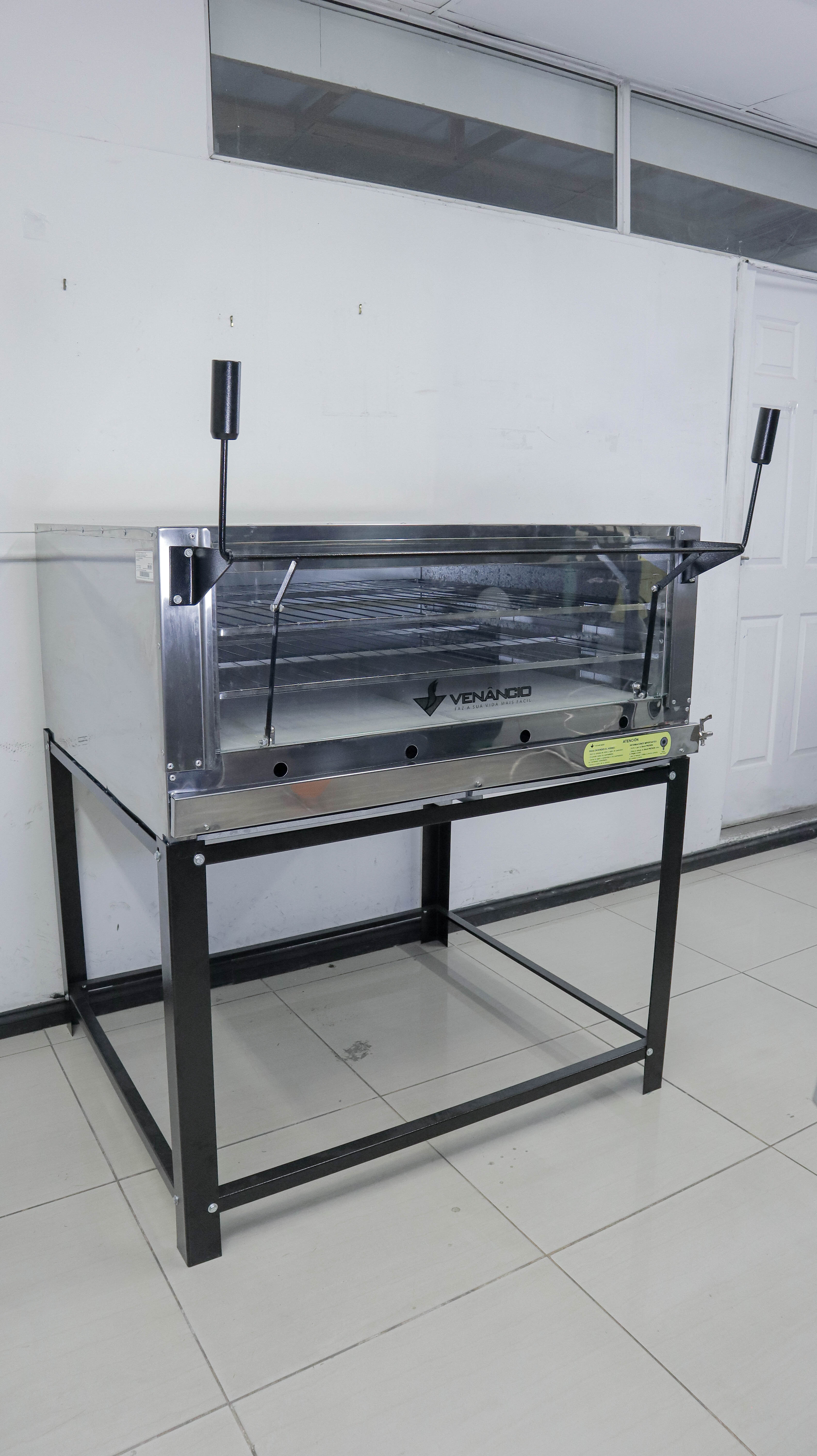

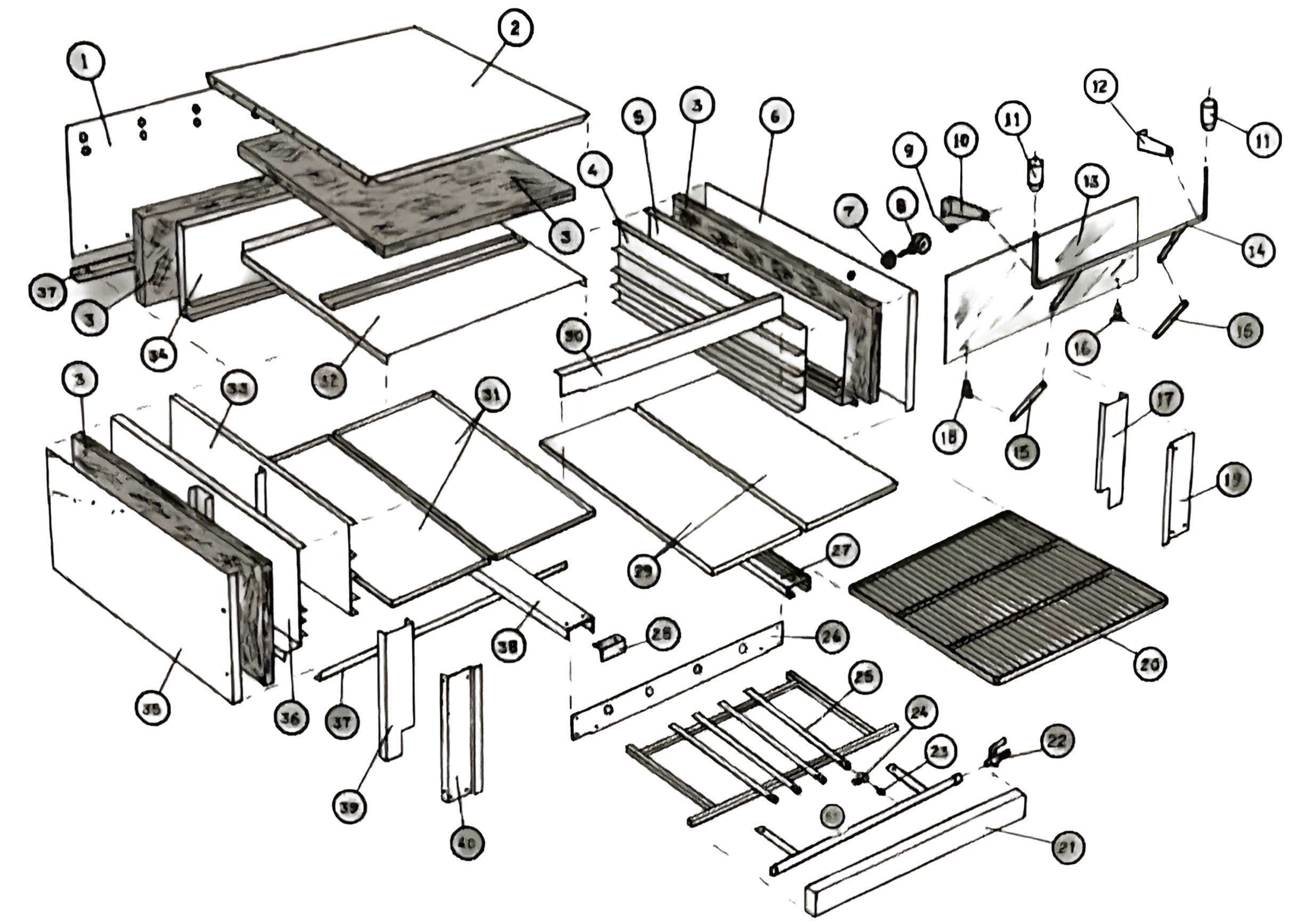

Instrucciones de Montaje de caballete
1. Coloque una de las patas tendidas sobre un cartón u otro material con la parte superior para el lado izquierdo para que no se dañe la pintura o del piso (figura 1)
2. Encaje el conjunto marco en la parte superior de la pata, como muestra la figura2, observando de modo que los orificios estén en la misma posición, enseguida, fijarlos con 2 tornillos y 2 tuercas, pero sin apretarlo por completo, para que el producto no quede desnivelado al piso (figura 2).
3. Repita el mismo proceso anterior, pero ahora con la otra estructura en la parte inferior de la pata, sin embargo, esté atento con la medida del marco para que tenga la misma altura.
4. Repita el proceso, pero ahora con la segunda pata, apoyando en la parte superior de la estructura.
5. Una vez terminado de colocar la segunda pata (fig.4), coloque la tercera pata en la posición correcta, enseguida fijarlas con los 4 tornillos y 4 tuercas.
6. Terminado de colocar la tercera pata (figura 5) gire el caballete para la posición en el lado que faltaba la última pata, de modo que quede volteado hacia arriba, después siga el mismo procedimiento de las patas anteriores, recuerde que aún no debe ser apretados los tornillos con las tuercas.

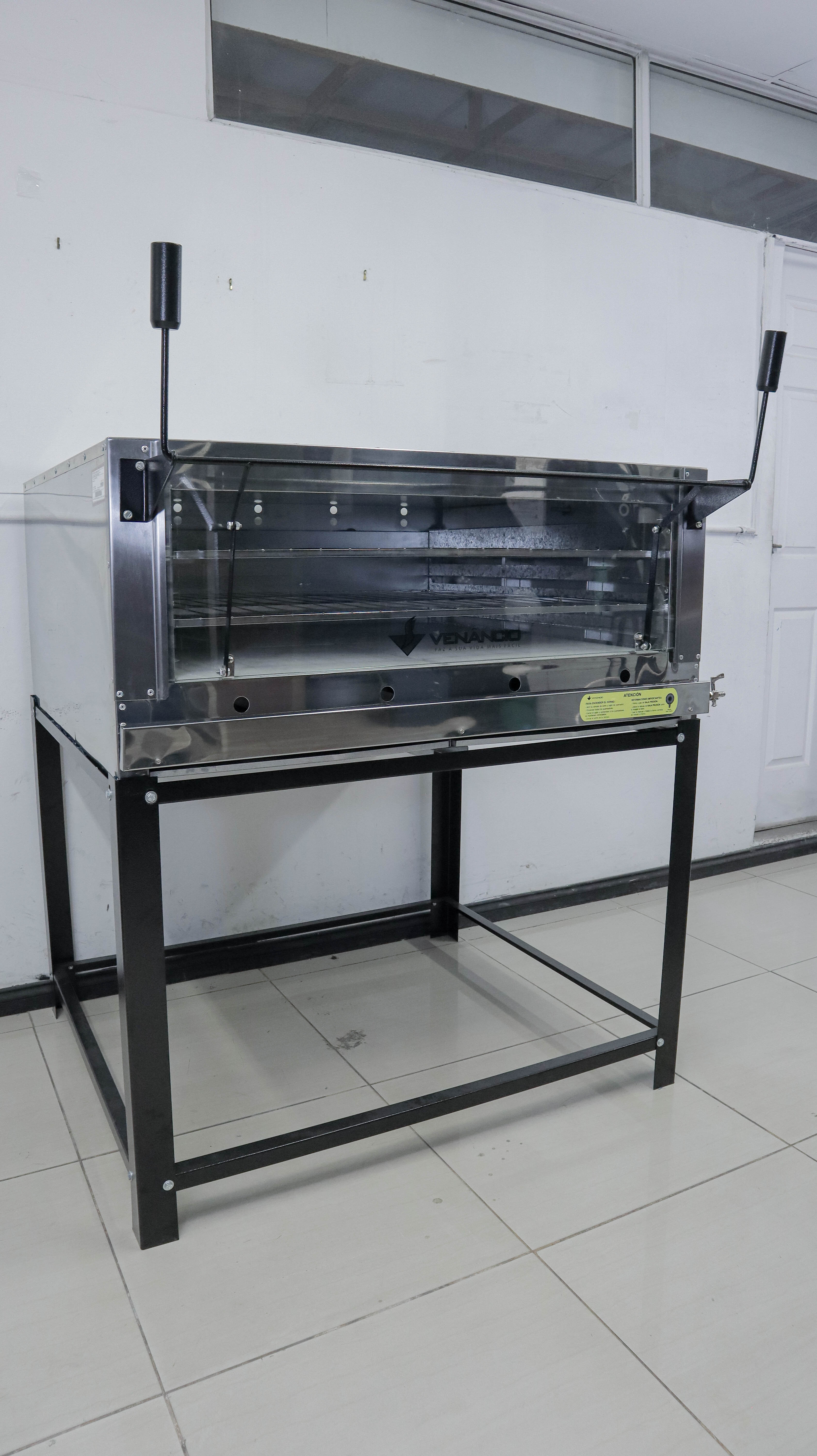

7. Una vez colocado todos los tornillos, levante la estructura (figura 7) y póngala de preferencia en el lugar deseado, haciendo la nivelación y apretando los tornillos por completo figura.8 y figura.9.

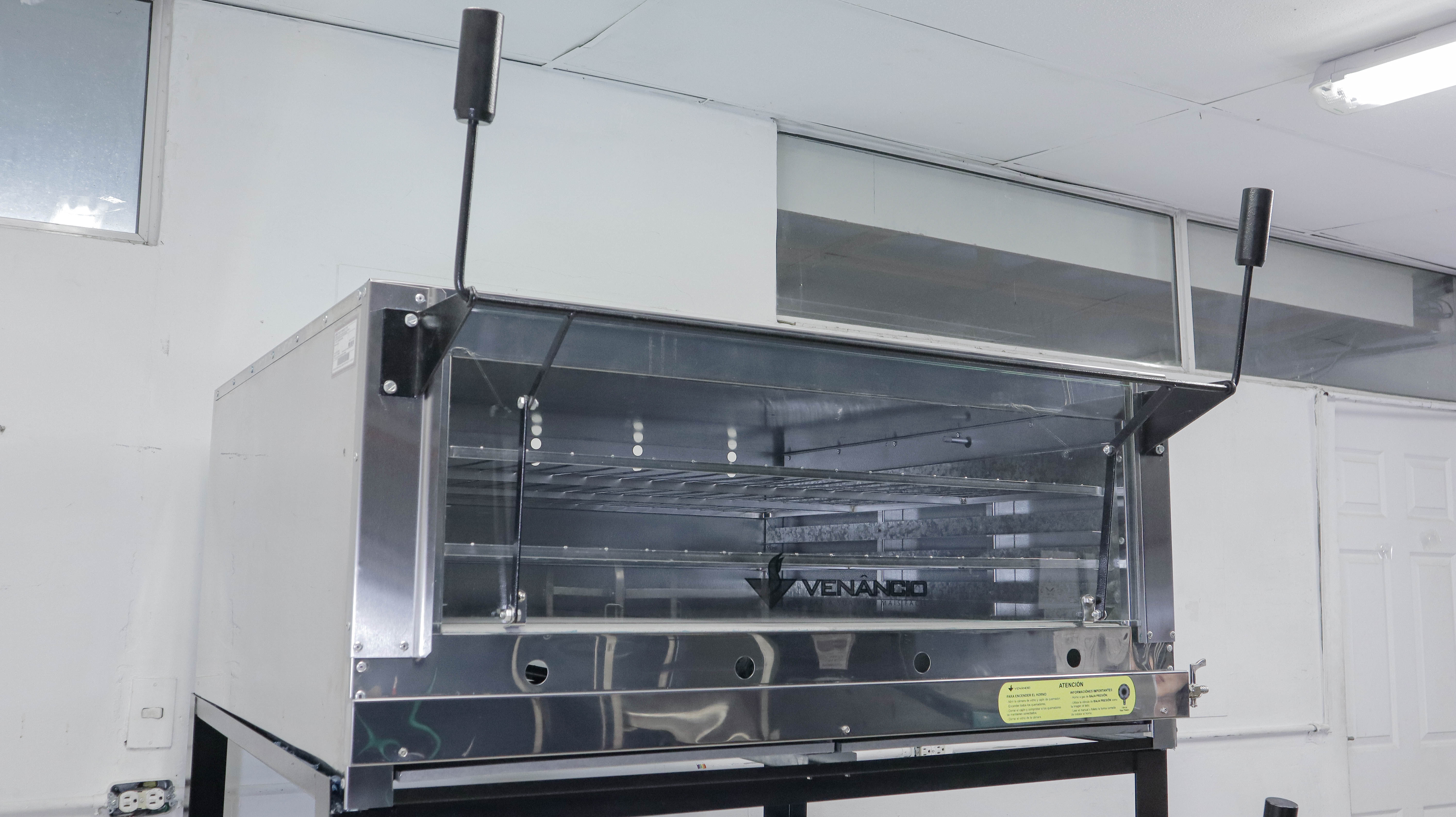

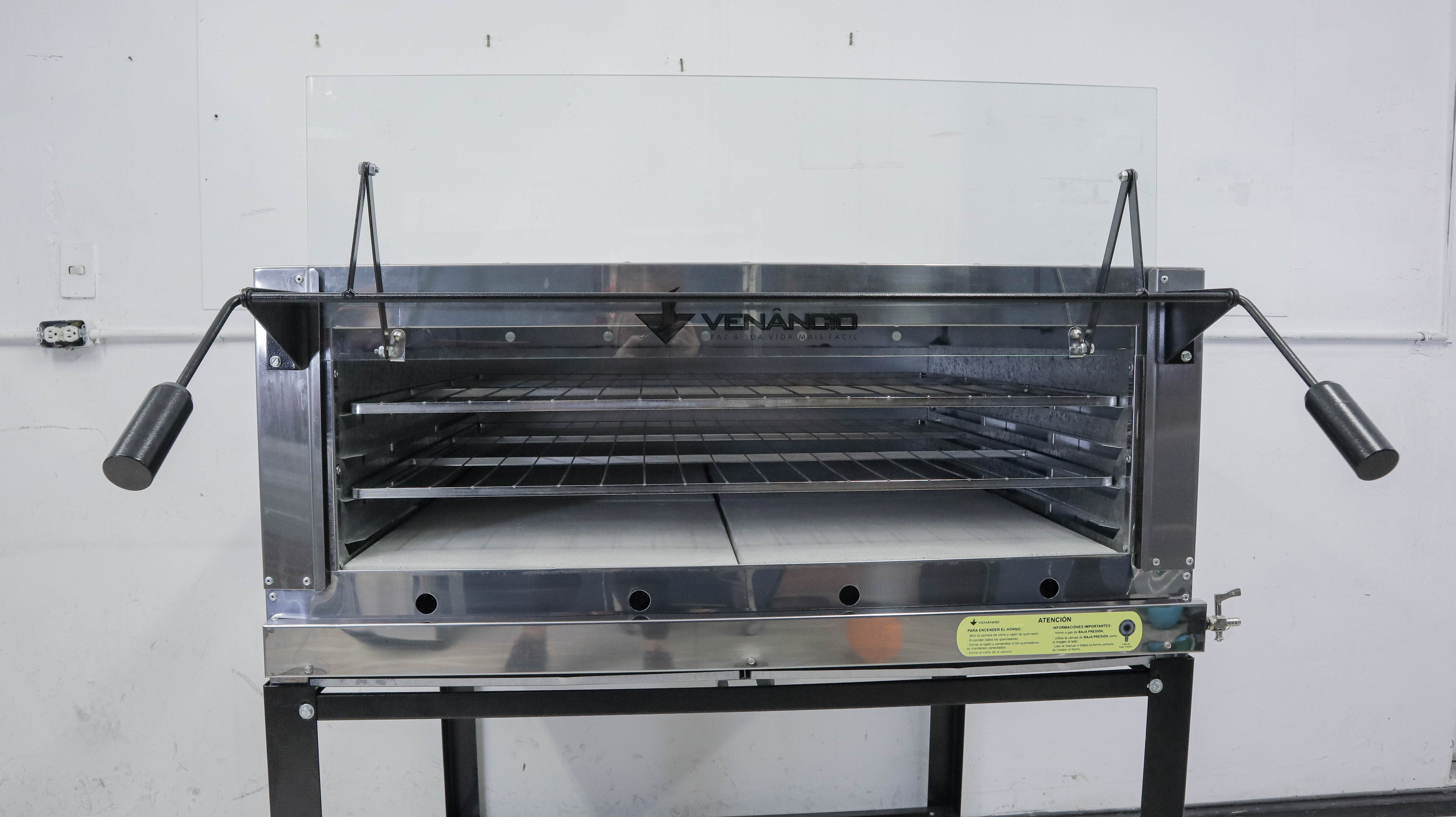

Instrucciones de Montaje Sistema de Abertura del Vidrio
1. Coloque uno de los manipuladores (derecho o izquierdo) de modo que quede volteado hacia dentro, fijándolo con dos tornillos (Figura 1).
2. Encaje el eje de la puerta (Fig.2) a través del orificio existente en el manipulador.
3. Encaje en el orificio del otro manipulador, enseguida fijarlo en el horno, no se olvide del lado correcto como muestra la figura. 3.
4. Encaje el tornillo junto con el brazo mayor como se muestra en la Fig. 4, recuerde de no apretar por completo deje una pequeña holgura para mover todo el sistema.
5. Coloque el brazo mayor, junto con el eje, como muestra la Fig.5, de modo que el eje quede volteando hacia el vidrio, alineándolo al soporte fijador del vidrio.
6. Coloque el tornillo, recuerde de no apretar por completo, deje una pequeña holgura para poder mover todo el sistema (Fig.6).

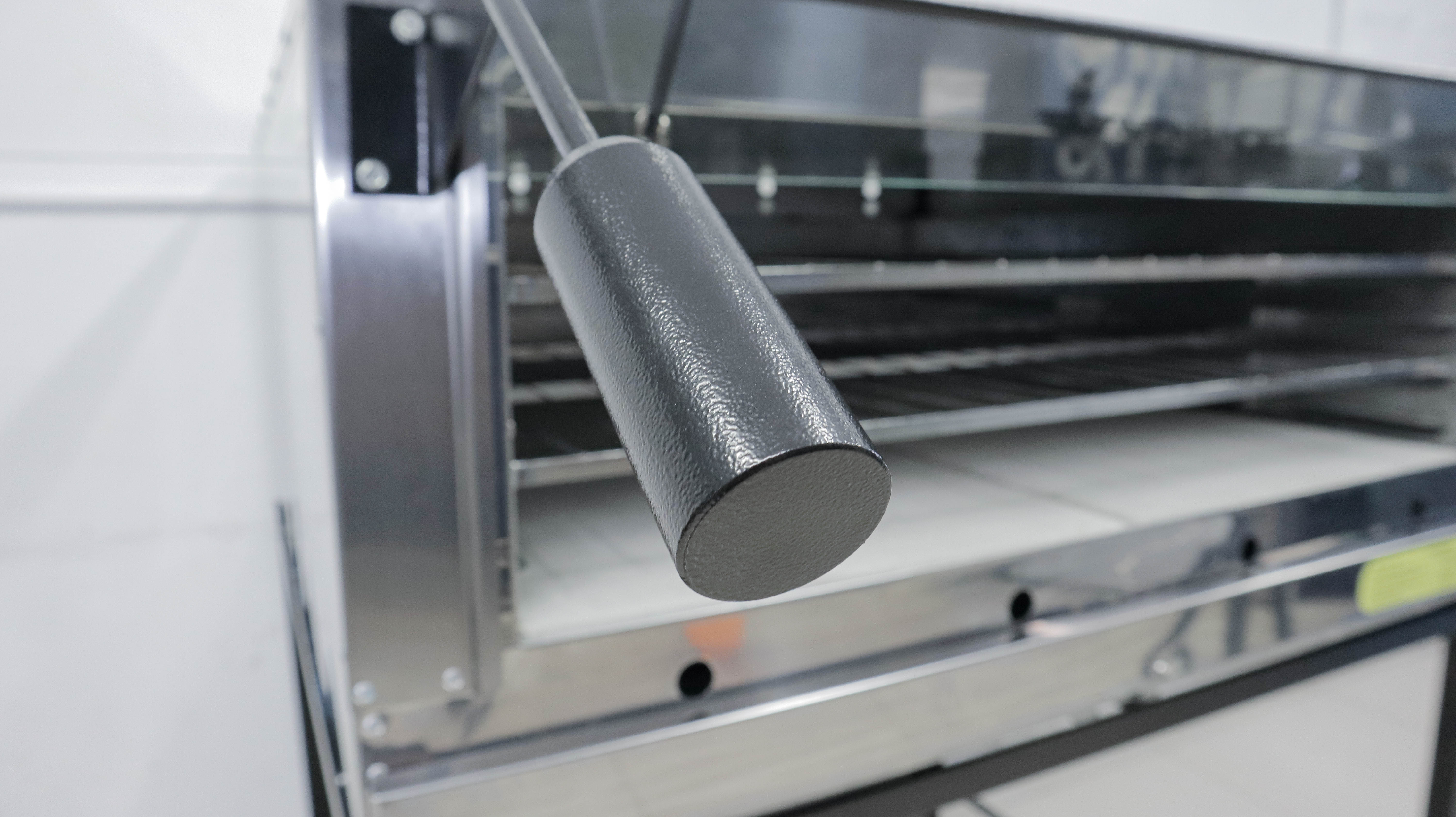

7. Una vez realizado todo el proceso en ambos lados, atornillar los pesos en ambas extremidades del eje, en el sentido de las agujas del reloj, como muestra la figura. 7.

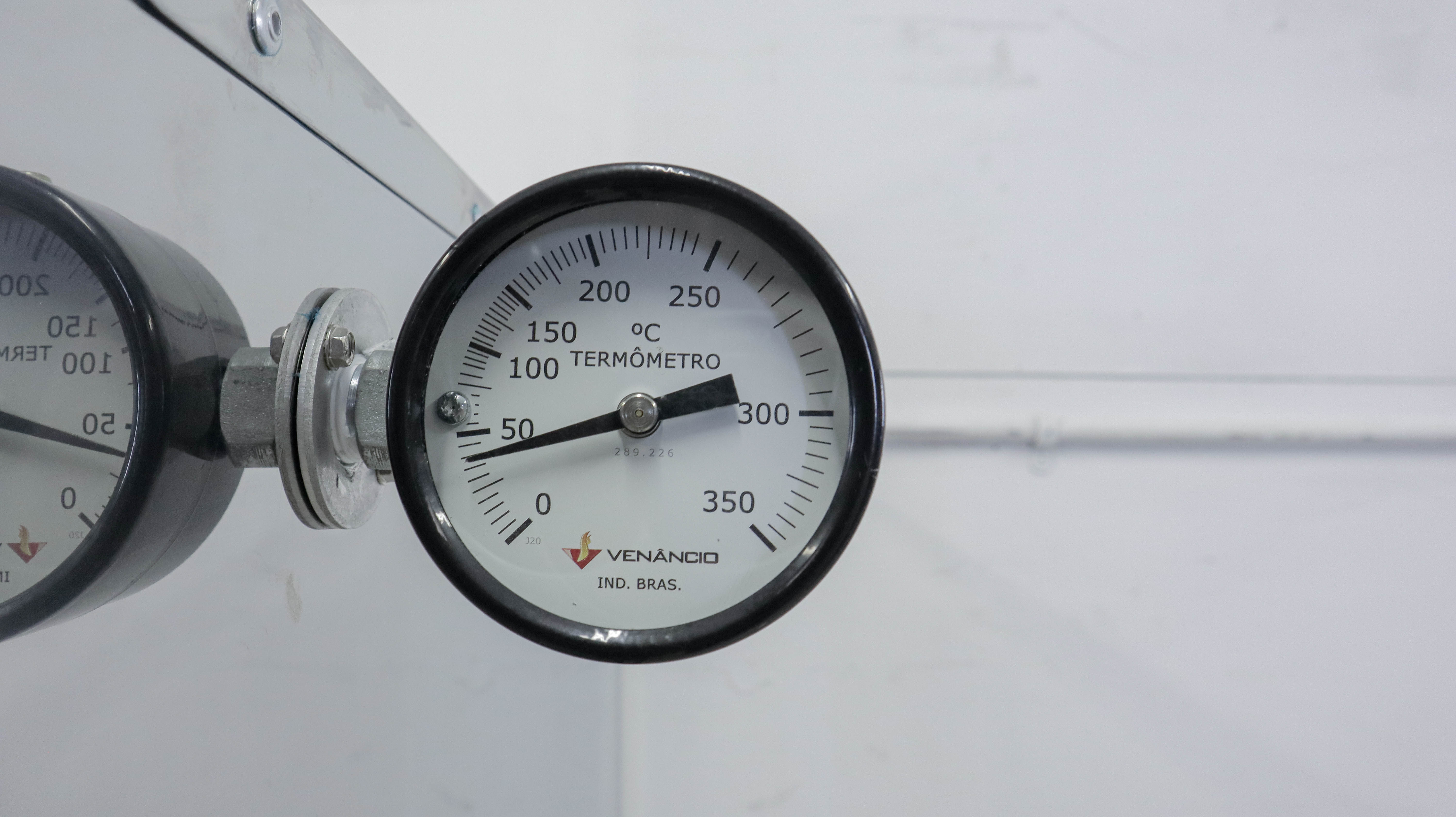

Instrucciones de montaje de Termómetro
- Coloque el termómetro en el soporte del lado derecho (mirando el horno de frente) atornillándolo hasta casi el final, dejando la pantalla a la vista desde el frente del horno.
- Aunque el termómetro alcanza la marca de 350°C (pantalla numérica con estándar de fábrica) no se aconseja calentar el horno hasta está temperatura.
- La temperatura indicada por el termómetro e indicativa, no sirve como parámetro exacto y preciso.
- El termómetro es un instrumento mecánico muy delicado, por lo tanto, tenga cuidado durante la manipulación.
- Debido a las características mecánicas del termómetro, se recomienda que el horno esté con la temperatura estabilizada para tener una temperatura cercana al valor real.
